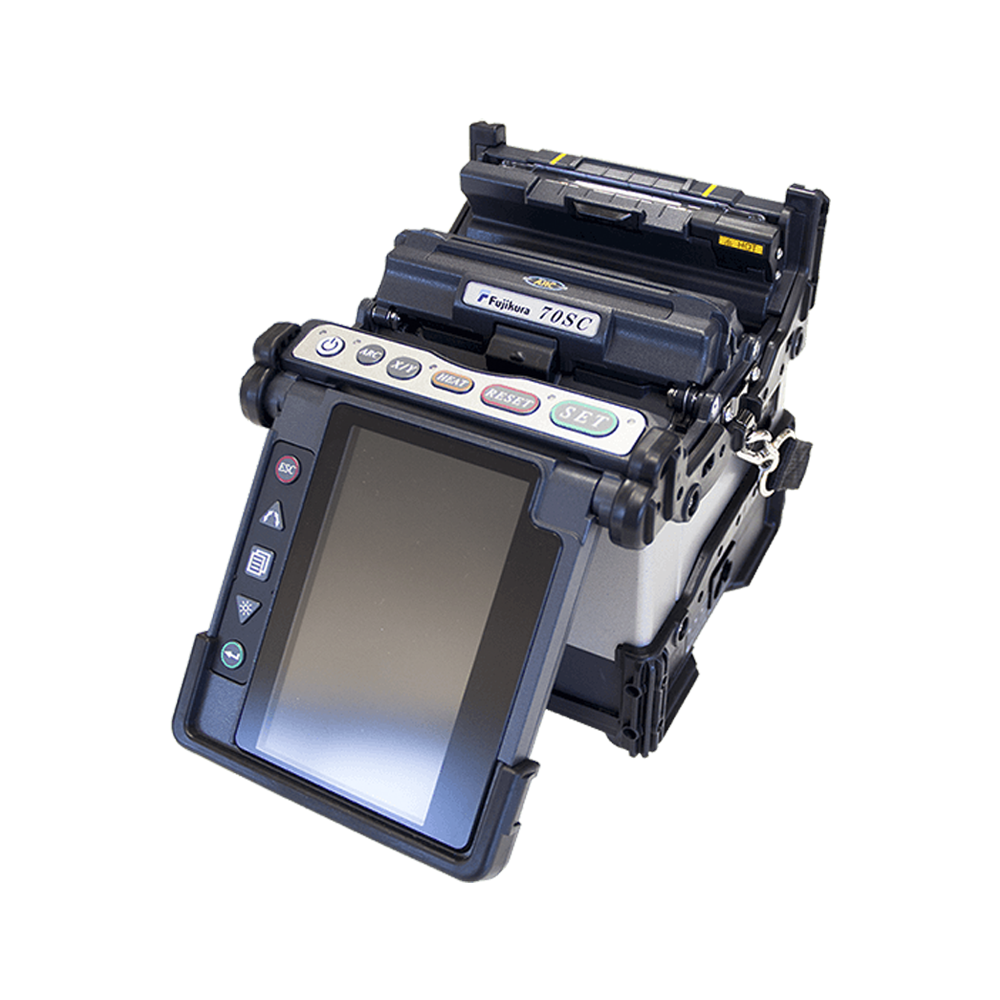

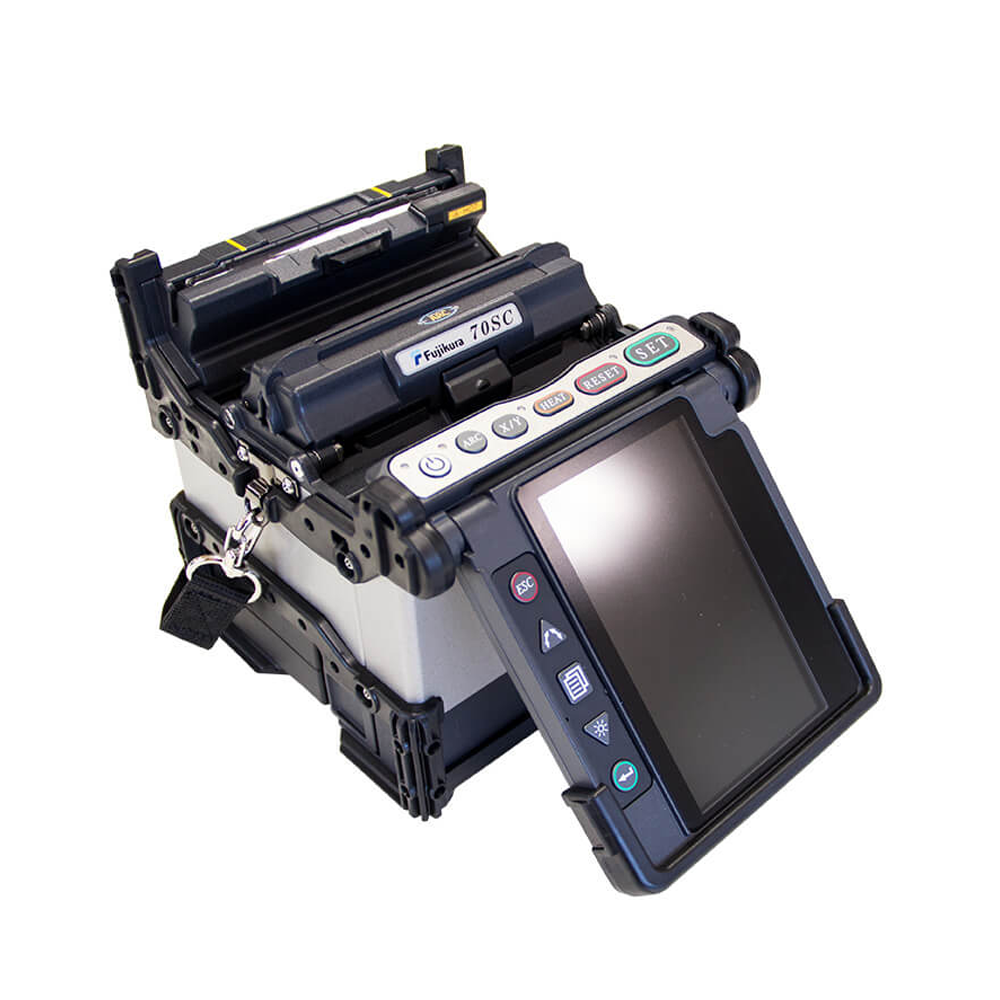

Fujikura 70SC - Máquina de Fusão de Fibra Óptica

Fujikura 70SC - Máquina de Fusão de Fibra Óptica

Fabricante: Fujikura

Robusta, a máquina de fusão Fujikura 70SC é ideal para construção e manutenção de redes backbone. Com seu sistema de fechamento automático, tanto do forno de aquecimento quanto do protetor de fusão, garante operação manual mínima, realizando fusões em apenas 4 etapas

A máquina de fusão de fibra óptica Fujikura 70SC é uma excelente opção para ISPs que necessitam de um equipamento robusto e completo para fusões de fibra óptica. Além de ser considerada a máquina de fusão mais rápida do mercado, possui display colorido, alinhamento núcleo a núcleo e extrema praticidade na utilização.

A máquina de fusão 70SC faz a união entre pontas da fibra óptica. Esse é um equipamento robusto, ideal para construção e manutenção de redes backbone, com alinhamento pelo núcleo (entenda as diferenças entre alinhamentos na máquina de fusão).

Possui sistemas de fechamento automáticos, tanto o do forno de aquecimento, quanto o do protetor de fusão, garantindo operação manual mínima. A máquina de fusão 70SC opera com aquecimento rápido e fusões em apenas 4 etapas, representando para o provedor um processo fácil e ágil.

Principais Características

- Alinhamento de emenda núcleo a núcleo;
- Tempo de fusão: 6 Segundos
- Tempo de forno: 9 segundos
- Longa vida do eletrodo: 5.000 fusões;
- Protetor automático de vento
- Emenda em 4 etapas e 6 direções
- Aquecedor Automático Wind-protetor / Tubo para a operação rápida
- Redução de passos gerando emendas mais rápidas.
- Projeto de Maleta de transporte inovador
- Mesa de trabalho como um item padrão.
- Recursos contra Choque / poeira.
- Primeira Maquina a possuir 6-direções
- A prova de queda (76 cm), resistente em condições adversas.
- Monitor de LCD colorido com alta resolução de 4,7 polegadas com uma melhor visibilidade sob o sol.
- Poderosa Bateria de Li-ion:
- Bateria suporta 200 Emendas / aquecimento por carga completa da bateria.
- Menu de orientação manual de instruções pré-instalado.
- Utilizado em operação básica e para resolução de problemas que exijam procedimentos específicos.

Fibras

Monomodo / SMF(G.652/657), MMF(G.651), DSF(G.653), NZDSF(G.655)

Comprimento Clivagem

5mm a 16mm

Diâmetro Revestimento

80µm a 150µm / 100µ a 3mm

Modos de Emenda / Modos de Aquecimento

100 modos de emenda / 30 modos de aquecimento

Perda Típica de Emenda

0,02dB (SM), 0,01dB(MM), 0,04dB(DS) e 0,04dB(NZDS) / Medido pelo método cut-back de acordo com padrões ITU-T e IEC

Tempo de Emenda

6 segundos ULTRA FAST / 7 segundos SM FAST / 10 segundos SM AUTO

Tempo de Aquecimento de Tubo

3 segundos FP-03, diâmetro cobertura 250µm
14 segundos FP-03, diâmetro cobertura 900µm
9 segundos Slim 60mm, diâmetro cobertura 250µm

Memória de Resultado de Emenda Últimas 20.000 emendas
Método de Visão e Ampliação

2 câmeras CMOS em 2 eixos, com monitor colorido LCD 4,73"
Ampliação de 200x simultâneo e 320x independente

Teste De Tensão

1,96 a 2,25N
Tubetes Compatíveis 60mm, 40mm, micro tubetes Fujikura e PTEO-1
Qualidade de Emendas/Aquecimento por Carga¹ 200 ciclos com BTR-09 (Bateria)

Tempo de Recarga

-

Vida Útil do Eletrodo

5.000 fusões

Tamanho/Peso

146 (L) x 159 (C) x 150 (A) mm / 2,8Kg (bateria inclusa)

Condições Operacionais

Altitude: 0 a 5000m acima do nível do mar
Vento: 15m/seg
Temperatura: -10 a 50°C
Umidade: 0 a 95% (sem condensação)

Outras Características

Upgrade de software de PC / Manuseio de dados

Testes de Resistência

Impacto: solto de 76 cm, todas as faces
Poeira: Exposição à poeira (Silicato de alumina diâmetro de 0,1 a 500µm)
Chuva: H = 10mm/hora por 10 minutos

Entradas

USB 2.0 (Mini-B) para comunicação com PC / Conector Mini-DIN 6 pin para fonte de energia HJS-02 ou HJS-03

Fibras

Monomodo / smf(g.652/657), mmf(g.651), dsf(g.653), nzdsf(g.655)

Diâmetro Revestimento

125µm / 100µm a 3mm (revestimento)

Comprimento Clivagem

5mm a 16mm

Modos de Emenda / Modos de Aquecimento

100 modos de emenda / 30 modos de aquecimento

Perda Típica de Emenda

0,03db (sm), 0,01db(mm), 0,05db(ds) e 0,05db(nzds)
medido pelo método cut-back de acordo com padrões itu-t e iec

Tempo de Emenda

6 segundos sm fast, 9 segundos sm auto

Tempo de Aquecimento de Tubo

24 segundos fp-03, com 250µm de diâmetro da camada
25 segundos fp-03, com 900µm de diâmetro da camada
19 segundos slim 60mm, com 250µm de diâmetro da camada
16 segundos slim 40mm, com 250µm de diâmetro da camada

Memória de Resultado de Emenda

últimas 10.000 emendas

Método de Visão e Ampliação

2 câmeras cmos em 2 eixos, com monitor colorido lcd 5"
ampliação de 132x e 200x após a fusão

Teste De Tensão

1,96 a 2,25n

Tubetes Compatíveis

60mm, 40mm, micro tubetes fujikura e pteo-1

Qualidade de Emendas/Aquecimento por Carga¹

200 ciclos com btr-11 (bateria)

Tempo de Recarga

4 horas

Vida Útil Do Eletrodo

5.000 fusões

Tamanho/Peso

131 (l) x 201 (c) x 78,9 (a)mm / 1,3kg (bateria inclusa)

Condições Operacionais

Altitude: 0 a 5000m acima do nível do mar
Vento: 15m/seg,
Temperatura: -10 a 50°c
Umidade: 0 a 95% (sem condensação)

Outras Características

Upgrade de software de pc / manuseio de dados

Testes de Resistência

Impacto: solto de 76 cm, frente e verso
Poeira: exposição à poeira (silicato de alumina diâmetro de 0,1 a 500µm)
Chuva: h = 10mm/hora por 10 minutos

Entradas

Entrada usb e um entrada mini usb
