Fonte Retificadora STAND ALONE - SE2001/08
Fonte Retificadora STAND ALONE - SE2001/08
Cód: 1002

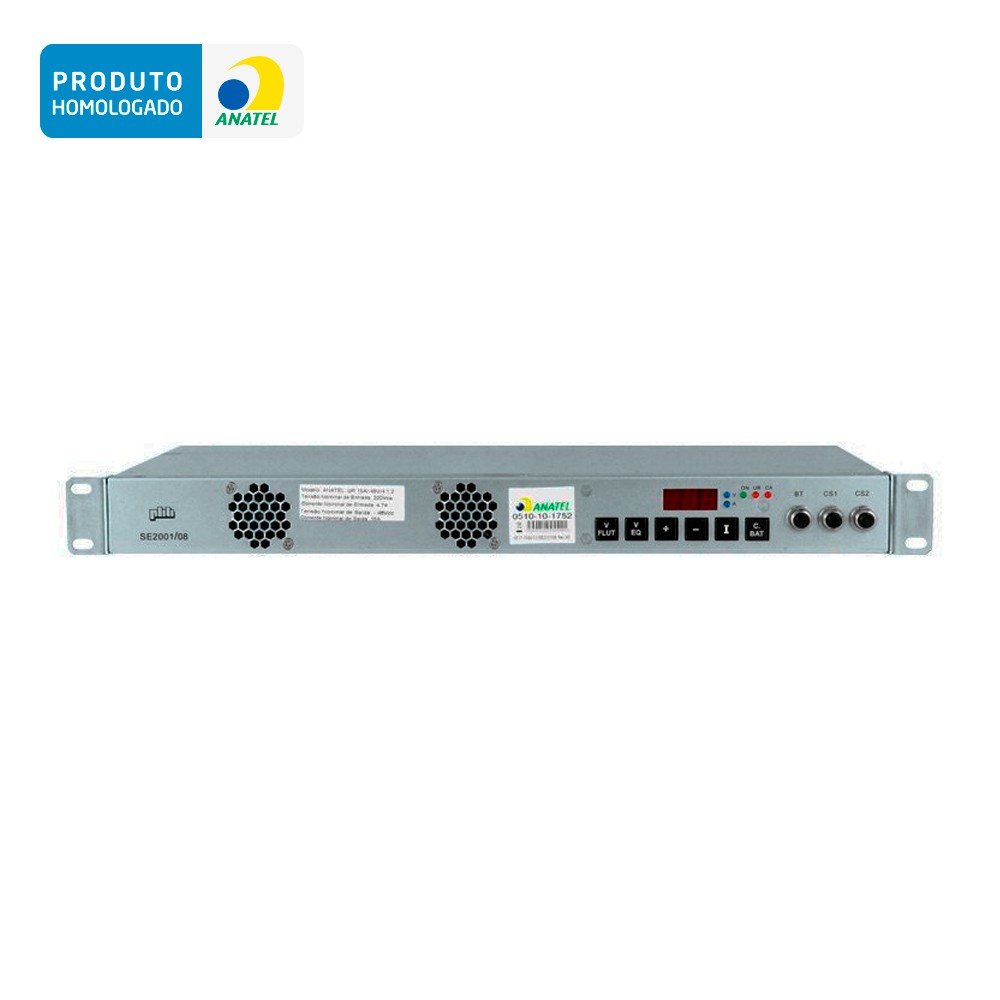

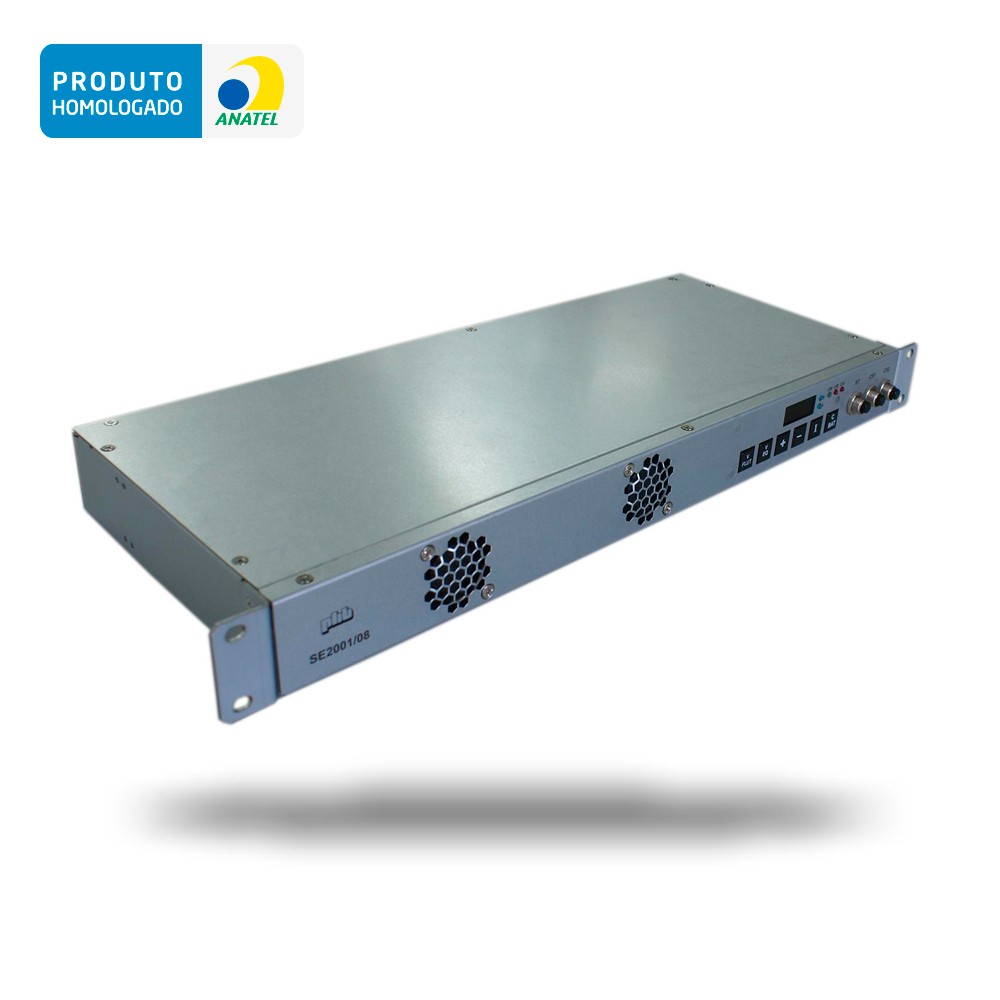

O retificador do tipo stand-alone modelo SE2001/08 é apropriado para alimentação de equipamentos em -48Vdc a partir de rede elétrica CA, em aplicações que não requerem operações redundantes de retificadores, propiciando assim uma solução de baixo custo.
Possui 1U de altura e é apropriado para montagens em bastidores de 19. Além do retificador, é composto também por um circuito de desconexão de baterias (LVD), um medidor digital de tensão e corrente de saída, micro disjuntores térmicos para uma entrada de bateria e duas saídas de consumidores dispensando assim a necessidade de fusíveis sobressalentes, teclas para ajustes e comandos e relés para emissão de alarmes remotos. O retificador possui um conversor BOOST na entrada que realiza a correção de fator de potência e permite a operação em rede universal (90Vca ? 260Vca). É capaz de fornecer 15A em sua saída quando alimentado com rede elétrica superior a 185Vca (rede nominal de 220Vca) ou 10A para rede elétrica entre 90Vca e 185Vca (Rede nominal de 110Vca ou 127Vca).
Principais Carterísticas
- Ventilação forçada por ventiladores.
- Alarmes via contato seco de relés para rede CA anormal e UR anormal.
- Entrada de bateria e saída de consumidor protegidas por disjuntores térmicos.
- Desconexão de bateria por sub tensão (LVBD).
- Voltímetro e amperímetro digital.
- Ajustes via teclas.
- Certificação ANATEL: 0510-10-1752
|
Tensão de Entrada |
90Vca - 275Vca (universal) |
| Tensão de Saída | -45,0Vcc a -58,4Vcc |
| Corrente Máxima de Saída | 15A (Vin ≥ 185Vca) or 10A (Vin < 185Vca) |
| Potência Máxima de Saída | 900W |
| Fator de Potência | > 0,98 sob carga nominal |
| Eficiência | 89% sob carga nominal |
| Conexão | Conector IEC-320 para entrada CA, bloco de terminais para bateria, 2 consumidores e sinais. |
| Dimensões (mm) | 44 x 483 x 200 (altura x largura x profundidade), padrão 19”/1U |
| Peso | 3,0Kg |
