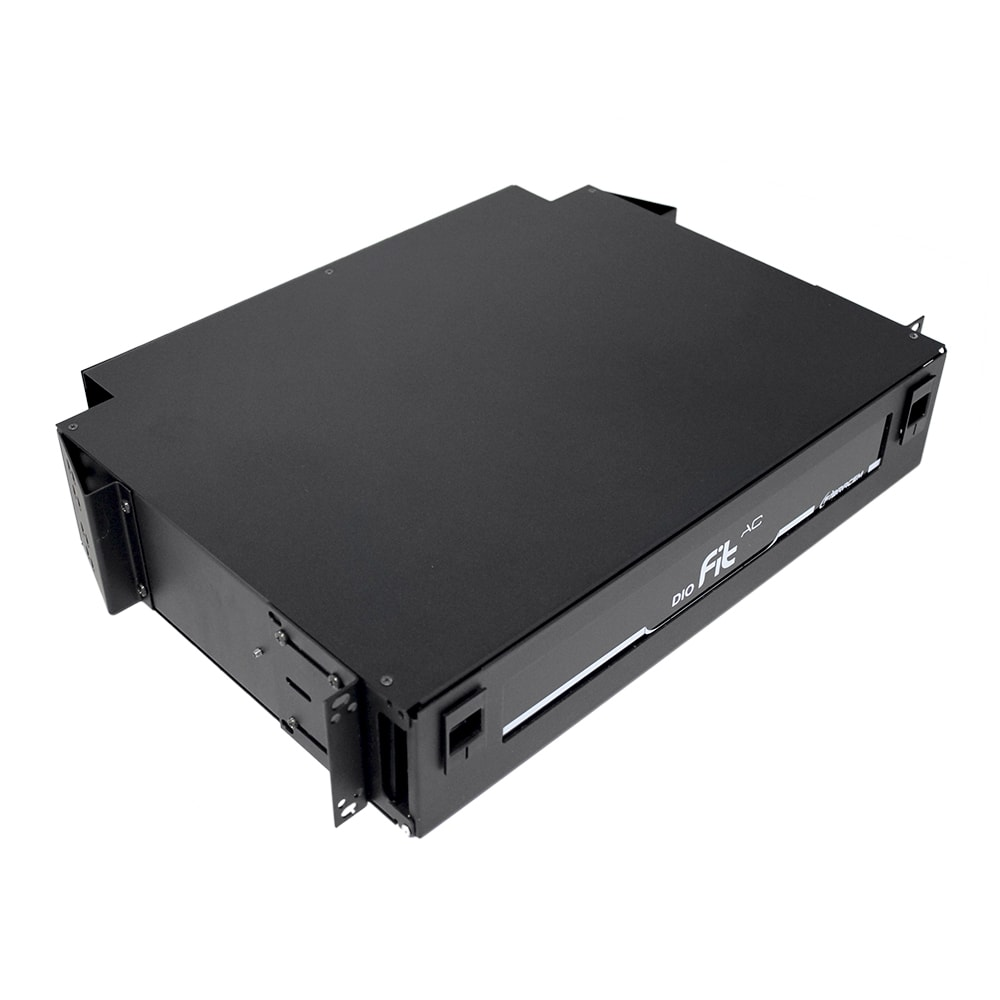

Distribuidor Óptico DIO FIT AC 48FO SC/APC - 2U

Distribuidor Óptico DIO FIT AC 48FO SC/APC - 2U

Cód: 2216, 2217
Fabricante: Fibracem

Produto utilizado para acomodação e distribuição de cabos ópticos em sistemas de cabeamento estruturado para instalações em racks de 19'' ou 23". O modelo FIT AC possui gaveta deslizante e permite a acomodação de até 48 fusões em 4 bandejas sobrepostas por U, ocupando espaço 2U. Possibilita a utilização de cabos internos ou externos, com fibra monomodo (SM) ou mulmodo (MM) do tipo loose, ght ou multicordão.

Desenvolvido para acomodação de emendas, sobras de fibras ópticas e distribuição de cordões em redes de cabeamento estruturado. Para uso interno, é instalado em racks padrão 19/23” (rotação do suporte de fixação). Possui entrada para cabos lateral ou traseira e tampa frontal basculante com fecho rápido e visor de acrílico. Tem capacidade de acomodação de até 24 fusões em 1U através de gavetas deslizantes que permitem o acesso à bandeja de fusão pela abertura frontal, além do sistema de guias do tubo de transporte que evita danos pela movimentação da bandeja. Painel para adaptadores intercambiável com inclinação de 25°, facilitando a curvatura dos cordões e pigtails.

Principais Características

- Atendem os requisitos das normas IEC60297-3-100 e IEC60297-3-105
- Estrutura confeccionada em aço SAE 1010

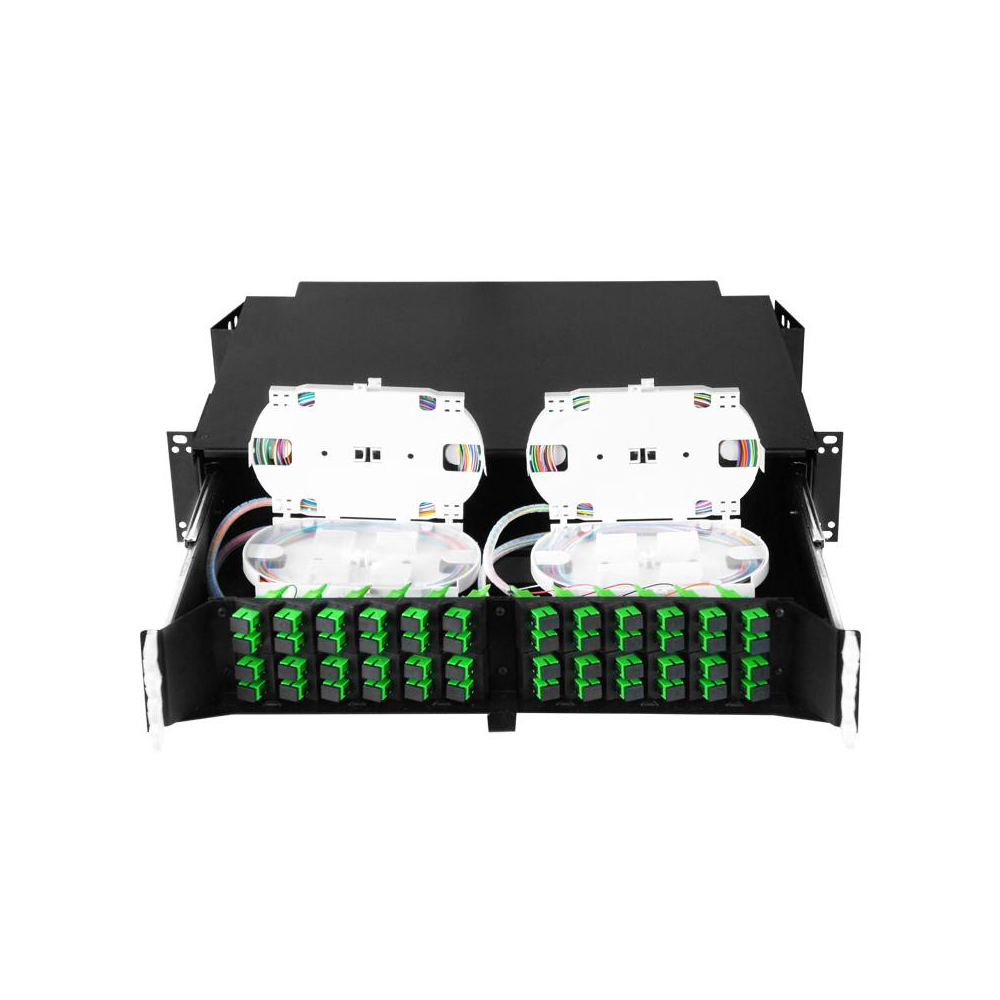

- Possui gavetas deslizantes que acomodam a fusões e fazem a distribuição das fibras ópticas.

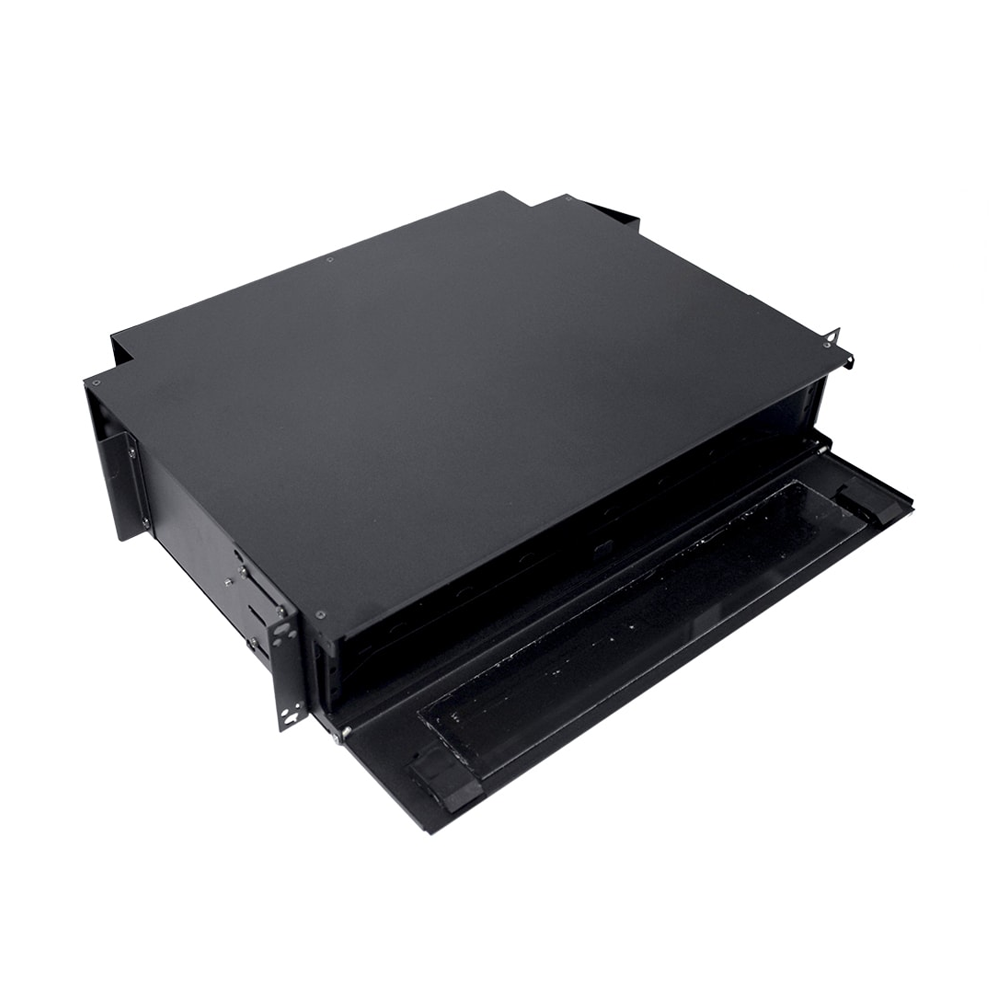

- Possui porta moldurada em aço e com visor central em acrílico. O sistema basculante de abertura da porta permite um fácil acesso às bandejas deslizantes.
- O fechamento da porta frontal é feito através de fechos rápidos;
- Possui caderneta para anotação e identificação da utilização das fibras na parte traseira da porta frontal;
- Possui tampa superior e inferior removíveis, sendo as mesmas fixadas na estrutura através de parafusos;
- A entrada de cabos é feita pela parte traseira do equipamento, sendo que o produto possui sistema de guias do tubo de transporte, de maneira a não danificar o mesmo quando há movimentação da bandeja;
- Fornecimento de protetores de emenda, adaptadores e pigtails conforme solicitação do cliente;
- Acompanha manual de instrução;
- Pintura epóxi pó Bege (RAL 7032) ou Preto micro texturizado.

Quantidade de fibras Até 48 fusões
Conteúdo

- Distribuidor Interno Óptico FIT AC (1 caixa metálica, 1 gaveta deslizante, 4 bandejas para acomodação das fibras, painel para adaptadores, suporte de fixação no rack e suporte para ancoragem do cabo)
- 4 porcas gaiola
- 4 parafusos M5
- 12 abraçadeiras plásticas
- 8 tubos de passagem (cânula)
- 1 tubo termocontrátil Ø24/8
- 1 cartela de identificação de rota
- 1 etiqueta de identificação de tubo loose
- Protetor de emenda óptica – 1 para cada fibra

Dimensões 2U – 440 x 88,90 x340 mm (C x A x P)
